航空母舰是唯一无二的设计模式,航空母舰放飞建造几需要尽量高的航速,而高航速必将会致使更高的汽锅数目,汽锅数目越多,对航母的晦气影响也就越年夜,那末在航母百年的汗青傍边,世界主流国度对航母烟囱结构进行过哪些摸索呢?为何日本前后采取了可放倒烟囱设计,侧出排气烟囱设计,舰尾排气?设计为何美国航母的舰岛这么小,苏联航母的舰岛这么年夜?为何两万吨的两栖进犯舰舰岛快比得上苏联航母?为何英国的伊丽莎白女王级航空母舰独创性的利用了两个舰岛?双舰岛设计比拟于单舰岛设计又有哪些长处?

这些题目,盘子会逐一解答

动力系统功率密度对舰岛设计的影响,列国对烟囱安装位置的摸索

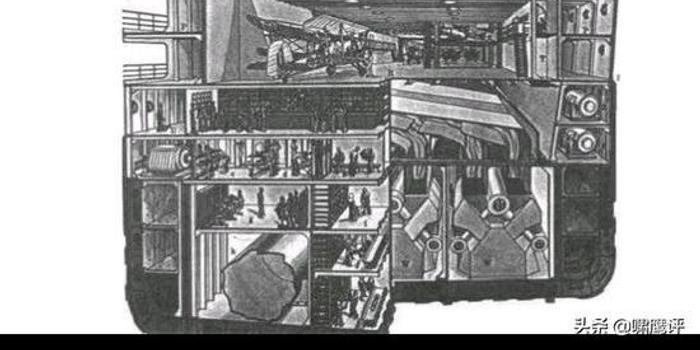

利用蒸汽轮机的舰艇可以按照现实需要环境调剂烟道位置。进步烟道的扭曲水平,减小烟道侵进机库的水平,进步飞翔船面和机库的年夜小。可是,在航母降生之初的时期,蒸汽轮机的动力密度是比力低的,而航空母舰是寻求高航速的舰艇,是以列国水兵的航空母舰动辄利用十余台汽锅作为动力来历而这也就致使了航空母舰会有一个很是很是很是年夜的烟囱,列克星敦级航空母舰利用了16台巴布科克威尔考克斯式重油专烧汽锅和4台GE的蒸汽轮机发机电作为动力来历,是以列克星敦级航空母舰的烟囱像一堵墙一样挺拔。

列克星敦级航空母舰

日本的加贺号航空母舰利用了12部ロ号舰政本部式汽锅,是以加贺号航空母舰的烟囱一样复杂非常。

在动力系统功率密度低的布景下,航空母舰必需想尽一切法子做到功率与航速的同步进步

烟囱舰岛归并式设计,随之而来的后果就是舰岛的工作情况极年夜的降落,冬季都像炎天一样暖和,炎天就像火山一样暖和,为了不将操纵职员烤熟,美国水兵采纳了烟囱舰岛分体式设计,而这类设计让美国水兵的飞翔员苦不胜言。

间战时期,日本水兵对航母烟囱安插的摸索,日本水兵在烟囱位置的摸索上走出了一条别具一格的东洋道路,日本水兵对烟囱结构的摸索没有一个是对的。。。。。。

全球服役时候最早的航空母舰是日本水兵的凤翔号航空母舰,凤翔号前后采取了搭钮可放倒式烟囱与侧出直排式的烟囱设计

凤翔号航空母舰

在凤翔级航母服役早期,凤翔号航空母舰采纳了小型岛式上层建筑与搭钮式烟囱,烟囱角度由搭钮节制,在舰载机腾飞下降时烟囱放倒,正常航行时烟囱竖起。可是搭钮式烟囱的靠得住性很是低,所以这类思绪被证实为毛病的。

1924年,凤翔号航空母舰的现代化改装傍边,打消了岛式上层建筑设计,原本的缺口被封堵,烟囱排气体例点窜为侧舷直排模式,

(烟囱仍是阿谁烟囱,上面的口堵住了)

日本水兵对航母烟囱结构摸索的第二步

加贺级航空母舰与舰尾排烟设计:加贺级航空母舰安装了一个长长的烟道让废气从舰尾排出。日本舰政本部但愿经由过程这类体例可以或许最年夜限度的削减飞翔船面的乱流。

加贺号航空母舰

这类设计的错误谬误很是较着,冗杂的烟囱让加贺号航空母舰的水兵住舱成了烤箱,双烟囱的设计,让水兵体验到了双倍的失望(单侧排气,失望的只有住舱在右边的水兵,两侧排气,跑都没处所跑)

加贺号航空母舰

赤城号航空母舰与侧舷曲折向下排气:赤城级航空母舰的烟囱曲折向下排气废气朝向年夜海排放,舰政本部但愿海水可以或许尽量下降烟雾的浓度。

赤城号航空母舰

这类设计的错误谬误也很较着,卑劣海况的轻易进水,并且要求航母烟囱间隔程度面的较远,不然分分钟钟扎进水里,是以这类烟囱设计适装性弱。

所以日本在龙骧号航空母舰上摸索性的设计了侧舷曲折直排模式,可以理解为赤诚级航空母舰上的侧舷曲折向下排气的减弱版本

龙骧号航空母舰烟囱部位

这类设计照样让人头年夜

年夜凤级航空母舰航空母舰烟囱舰岛融会,烟囱侧倾排气模式。

年夜凤号航空母舰

这类设计最年夜限度的避免了烟囱对舰载机起降的干扰,可是,呈现的太迟了,所以对世界航母成长的影响比力小,唯一美国的肯尼迪号航空母舰采取了这类烟囱侧倾排气模式。除此之外的日本舰政本部关于烟囱结构的摸索全数以掉败为终局。

策动机功率密度进步对航空母舰烟囱体积的影响

跟着手艺的前进,动力系统的功率密度进步,利用更少的蒸汽轮机和更少的重油汽锅就可以够起到和本来一年夜串的蒸汽轮机和汽锅一样的结果,是以烟囱体积年夜年夜减小。列克星敦级航空母舰利用了16台巴布科克威尔考克斯式重油专烧汽锅和4台GE的蒸汽轮机发机电的动力组才有180000马力,小鹰级航空母舰利用8台汽锅,4台蒸汽轮机所构成的动力组就可以够具有280000马力。动力系统功率密度的进步,让航空母舰的烟囱体积直线降落,在这一阶段,舰岛年夜小首要取决列国的弃取,

库兹涅佐夫级航空母舰内部舱室图

苏联以为,载机巡洋舰起首是一艘巡洋舰,舰载机的感化仅仅是锦上添花。所以,苏联航母具有年夜量的导弹与火炮,为了指导这些武装,航母本身就需要加装年夜量的火控雷达,导弹对舰艇内部空间的挤压,和苏联航母比美国航母少了整整一层的船面,三个身分的配合感化之下,苏联航母的舰岛必需容纳更多的功能舱室,是以苏联航母的舰岛很是复杂,乃至与真实的巡洋舰都感觉这个级此外舰岛其实是太年夜了

名誉涅佐夫号导弹巡洋舰

而美国以为航母的主体职工作就是一个浮动的机场,所以美国航母的舰岛就有点像陆地机场的塔台是以就算是美国的常规动力航母舰岛的体积也长短常小的,美国核动力航母的舰岛更是小到了还不如苏联航母1/3年夜小。

小鹰级航母

燃气轮机对航空母舰舰岛设计的影响

利用燃气轮机的水面战役舰艇,他们常常是具有两个直而低的烟囱。

这是由燃气轮机的自然固定属性培养的。燃气轮机工作时需要吸进年夜量的新颖空气,同时排放出年夜量的废气(烟囱两侧的纯黑格栅就是燃气轮机的进气口)而这类直排式的进排气模式,对烟囱的进排气的要求比力高所以,烟囱的体积又涨归去了。。。。。。。可是由于燃气轮机反映速度快,噪音低,所以水面舰艇仍是普遍地利用燃气轮机作为动力来历,究竟结果除航母之外的其他舰艇,船面面积都不值钱,华侈一点无所谓。

对利用燃气轮机的舰艇而言,排气管道呈现扭曲,会极年夜地影响进排气效力,进而下降功率。

对主战舰艇而言,这个题目其实不严重,不过就是十分困难才合到一路的烟囱继续分成两个。究竟结果对主战舰艇而言,他们的武力来自于舰炮,来自于导弹。前后两个烟囱可以或许自然的作为前后雷达群的支持体

可是对航空母舰这个题目就很是的严重了!航母或准航母,为了具有一个尽量年夜的飞翔船面,需要尽量的缩小烟囱的体积,烟囱必需避开飞翔船面正中心!

最简单的思绪是让烟囱随着螺旋桨年夜轴走,左侧一个烟囱,右侧一个烟囱,烟囱下方各2台燃气轮机,双轴双桨推动。可是两个烟囱,立在飞翔船面上了,总得想法子操纵起来吧?飞翔船面摆布两侧各有一个舰岛。

想一想都感觉飞翔员会想尽法子往打断设计师的腿。

既然在飞翔船面上一左一右安插两个烟囱的思绪不太靠谱,那末将烟囱全数安插到飞翔船面右边,加年夜烟道的直径,以知足燃气轮机进气量的需求(无敌级轻型航母的进气体例为侧舷进气,舰体两侧有百页窗式的进气道,以分手海水与空气,排气则是靠横贯舰体的烟囱)

可是对燃气轮机而言,拐一个弯,动力降落一个档次,是以,利用燃气轮机作为动力来历的舰艇常常具有两个相互自力的烟囱,以缩短烟囱长度,最年夜限度的保存推动效力。

这类体例会在必然水平上削减航母的推动效力,可是错误谬误委曲可以接管,可是这类思绪难以知足年夜型航空母舰的动力需求。

所以在燃气轮机降生早期,利用燃气轮机作为航空母舰动力来历的唯一英国皇家水兵一家罢了。苏联,美国,法国等国全数利用蒸汽轮机作为舰艇的动力来历(核动力航母的素质就是将汽锅换成核反映堆的常规动力航母)

到后期,跟着燃气轮机的逐步成熟,愈来愈多的主战舰艇和对飞翔船面面积不是很敏感的直升机航母和两栖进犯舰起头利用燃气轮机作为动力来历。

上图傍边的舰艇全数利用燃气轮机作为动力来历,可以看出这些舰艇的舰岛体积遍及比力年夜,舰岛这么年夜不是由于手艺不足,直升机航母和两栖进犯舰的舰载雷达都长短常的简单的,不存在电磁兼容方面的题目,乃至于为了下降设计难度,列国水兵的轻型平船面舰艇常常会利用略加点窜的主战舰艇的上层建筑。

小平顶的舰岛这么年夜是由于,有俩烟囱,舰岛需要将烟囱包裹在舰岛内,是以舰岛就被拉得很长。

这就是为何伊丽莎白女王级航空母舰利用了双舰岛的缘由,伊丽莎白女王级不利用双舰岛的话,舰岛长度得直奔100米而往。那就太恐怖了。

单舰岛版的伊丽莎白女王级航空母舰

年夜型单体舰岛设计与航空母舰

对航空母舰而言,舰岛寸土寸金,舰岛体积缩小一圈,就有可能腾出停放一架舰载战役机的位置,就可以让飞翔船面调剂的难度降落一个档次。可是!对直升机航母或两栖进犯舰而言,飞翔船面面积没有那末珍贵!

意年夜利的加富尔级轻型航母

加富尔号轻型航母

采取滑跃跳台而非滑跃船面模式,加富尔级轻型航母在滑跃跳台前端照旧有10米摆布船面,意年夜利别开生面的在这里安装了一门奥托的76炮。

堪培拉级两栖进犯舰

西班牙设计的胡安卡洛斯一世级计谋投送舰,在滑越船面左边是一个降落一层船面的平台!

后部起落机并不是位于舰体最后侧,起落机以后是一块长度二十米摆布的平台,这个平台没有获得任何水平上的操纵,只能作为一个小广场利用,钓垂钓,吹吹海风散散心甚么的 。

堪培拉级两栖进犯舰

若是是航空母舰,那末这长短常严重的面积华侈,是罪大恶极。可是直升机的起降要求没有那末高,垂直起降战役机的腾飞跑道需要的也仅仅是一个滑跃跳台和一块十米见方的起降点罢了。

所以对两栖进犯舰和直升机航母,舰岛体积年夜一点无所谓,将功能舱室摆设在烟囱之间,前后部各摆设一个兵器平台,还可以加强舰艇的防空能力。

出云级直升机航母

出云级舰岛前部的兵器平台上是一个海拉姆,平台前面还有一个雷达。。。。据称出云革新时要移动起落机位置,这俩可能一块被拆失落。

美国级两栖进犯舰

美国级两栖进犯舰前部有一个硕年夜的兵器平台

美国级两栖进犯舰

全部舰岛长度7米摆布,兵器平台长度25米。。。

完全不知道这个平台是干甚么用用。。。。

俄罗斯在航母舰岛上面不是很清晰他们在甚么,可是在两栖进犯舰上,俄罗斯设计很是有独到的地方,俄罗斯设计的两栖进犯舰,舰岛基层的用处上船面机库

俄罗斯两栖进犯舰

上面这艘两栖进犯舰,舰岛内可以或许停放6架直升机。。。。。。。

飞翔船面面积都部是寸土寸金了,那末舰岛年夜点就年夜点吧,舰岛说起增添还能下降上层建筑电磁兼容难度,下降轻型航母的设计本钱

双舰岛历来不是甚么高机能的方案。

双舰岛最年夜的长处仅仅是可以或许缩小利用燃气轮机作为动力来历的航母类舰艇的舰岛年夜小。

首创双舰岛设计的伊丽莎白女王级航空母舰之所以利用双舰岛是由于,他的动力来历是燃气轮机,并且伊丽莎白女王级在设计之初就打算利用全电推动,是以伊丽莎白女王级的燃气轮机在舰岛的正下方,这类设计极年夜的进步了进排气效力,让女王级航母的机库空间最年夜化。

伊丽莎白女王级航母内构图

双舰岛的其他长处,都是环绕着可以或许节流飞翔船面空间存在的,利用双舰岛,雷达分离安插,可以或许下降舰岛电子装备的集成度,集成度下降可以或许下降舰岛的设计难度(雷达之间存在彼此干扰的现象,安插的越密集,雷达的彼此干扰就越严重,是以在这方面长短常考验列国的设计程度的,列国的手艺程度可以或许经由过程舰岛的集成度直接反应出来)

加富尔级与出云级俯视对照图

出云与的里雅思特缩放至同比例时,出云级直升机航母的舰岛占比弘远于的里雅思特级两栖进犯舰。是以两栖进犯舰,利用双舰岛仍是有那末一丁点的长处的

是以双舰岛设计的第二个长处就是比拟于年夜型单体舰岛舰岛,双舰岛设计,舰岛中部空出,可以作为停机区,或在此处设置起落机。

的里雅斯特级两栖进犯舰

只要手艺前提许可,没有国度会采取双舰岛。意年夜利的里雅思特级的航空舰岛完满是环抱着烟囱为焦点进行搭建的。后舰岛上的雷达很是少,完万能够整合在前舰岛上。题目就是烟囱离的有点远,若是利用单一年夜舰岛的话,其实是没甚么工具可装,总不克不及把飞翔员宿舍放舰岛上吧????

现有航母侧视图

经由过程上图可知,在印度明白航母首要利用体例的环境下,印度维克兰特号航空母舰的舰岛和维克拉马蒂亚号相差无几。。。。。维克兰特号的舰岛这么年夜就是由于,维克兰特号航空母舰利用4台LM-2500++作为动力来历,对进排气的需求比力年夜,所以,烟囱比力粗,因此舰岛的体积很是复杂,在这里可以或许看出双舰岛设计的第三个长处,更合适利用燃气轮机作为动力来历的年夜中型航空母舰利用。

写在最后

蒸汽轮机更合适年夜型航母。

单一年夜型舰岛设计对飞翔船面不值钱的轻型航母与两栖进犯舰而言是下降本钱的良方。

双舰岛设计是利用燃气轮机作为动力来历的年夜型航母解决舰岛严重挤占飞翔船面面积题目的最好选择。

舰岛体积是受动力密度,动力来历,航空母舰本身的兵器数目,雷达数目,航母年夜小,等诸多身分的配合影响下决议的,所以不克不及说蒸汽轮机就是掉队的设计,燃气轮机就何等何等好。也不克不及疏忽动力系统对烟囱的影响,利用蒸汽轮机作为动力来历的航空母舰,是不合适双舰岛设计的,若是非要采取双舰岛设计,那末只能说设计这艘航母的人头脑有坑。有心思设计两个舰岛。还不如让烟囱向下排气,舰岛想放哪里就放那边。(作者签名:啸鹰评)
